160DM 專業級單路解調器

160DM豪華型單路解調器簡要使用說明

 〈一〉產品概述：

    MLS-160DM電視解調器是屬于有線電視前端設備，用于接收開路電視信號，其解調輸出的視頻信號和音頻信號可直接送入前端調制器，從而實現將開路電視信號轉入有線電視閉路系統。

〈二〉產品特點：

 〈1〉、采用頻率合成技術，CPU控制，可直接選擇頻道。

 〈2〉、頻率穩定，調諧方便、準確。

 〈3〉、操作方便，一次接好，長期不用調整。

 〈4〉、視頻和音頻輸出均為標準信號。

 〈5〉、輸入頻道由面板上的碼管直接顯示。

 〈6〉、采用一體化調諧器，整機具有高可靠性和高溫度穩定性等特點。

 〈7〉、采用標準機箱。

〈三〉主要性能參數：（見下表）

 〈四〉安裝及操作說明：

1、致CATV系統安裝者

本短文乃提醒CATV系統安裝者注意于NEC文獻820-40中載有正確之接地準則。其中更明確指出電纜接地應與建筑物接地連接，并盡可能靠近電纜入口。

2、開封處理

每一機器皆已組裝完成，接線并測試完畢，并以適當包裝后，交付運送。開封時請注意所有配件是否已由包裝材料中取出。

3、機構檢視

檢視機器前后部，是否清潔，配件并無遺失、損壞。

4、運輸中損壞

 萬一開封后，發現機件受損請立即會同運送者提出聲明，并填妥完整之損壞報告，副本寄至公司，本公司將告知如何處理。

5、采用整體裝設架方式設計，以供裝設于標準19￠機柜。

《1》、前面板說明：

       ----前面板

          <1>、UP鍵：頻道向上加1。

          <2>、頻道窗口：輸入頻道顯示。

          <3>、DOWN鍵：頻道向下減1。

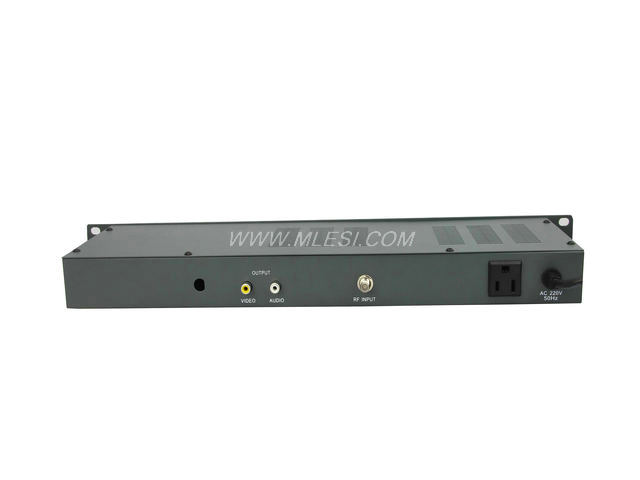

《2》、后面板說明：

                  ----后面板

<1>、電源220V（AC）輸入。

<2>、電源插座：220V（AC）輸出。

<3>、射頻輸入：F型陰插座。

<4>、視頻輸出。RCA型陰插座。

<5>、音頻L輸出。RCA型陰插座。

<6>、音頻R輸出。RCA型陰插座。

6、將空中的開路電視信號，經過天線接收，如信號過大或過小，可外加率減器或天線放大器，再由電纜傳到解調器輸入口，使解調器的輸入電平為60~80dBmV。

7、把解調器輸出的視頻、音頻信號用對錄線連接到前端調制器的視頻輸入口和音頻輸入口。

8、多個解調器使用時，可把上方解調器的電源插頭插入下方解調器的“<2>”中，把最后一個解調器的電源插頭插入供電板中；單個解調器使用時，可將電源插頭直接插入供

電板中。

9、解調器要有良好的接地。

推薦說明：此款產品是單路電視解調器，可以把電視射頻信號RF解調出一套AV音視頻信號輸出到前端調制器進行調制，是鄉村山區自辦電視臺必不可少的電視前端機房安裝工程設備。
