        各類型F頭介紹和安裝方法說明

        一,F頭簡介(注意英制與公制之分,公同母之分)
        公制F頭和英制F頭的區別:公制為國內標準,英制為國外的標準,兩種螺紋不能互相擰,進口產品基本都是英制,還有衛星高頻頭和接收機基本也是英制。至于國內的面板和分支分配器以及放大器則公英混亂可以用卡尺測量F頭直徑來判斷,公制直徑:9.7-9.9mm;英制直徑:9.2-9.4mm!這是F母頭的外徑,公制略大0.5mm。F頭分英制與公制,我們的衛星設備普遍使用英制F頭,也就是在市場上賣的-5的頭,-7的是公制的,頭比較大。因此建議大家使用英制標準的F頭。F頭最常用有以下三種類型。

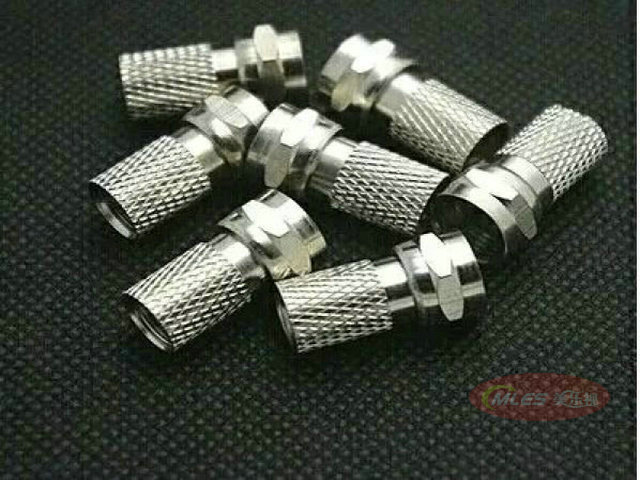

        1、自緊式F頭

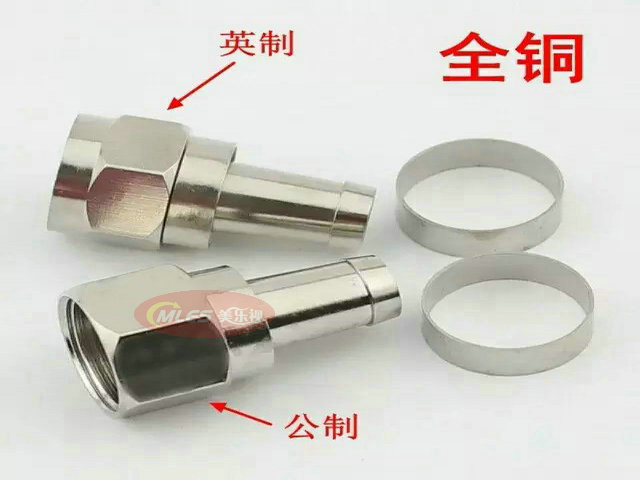

        2、插入式F頭

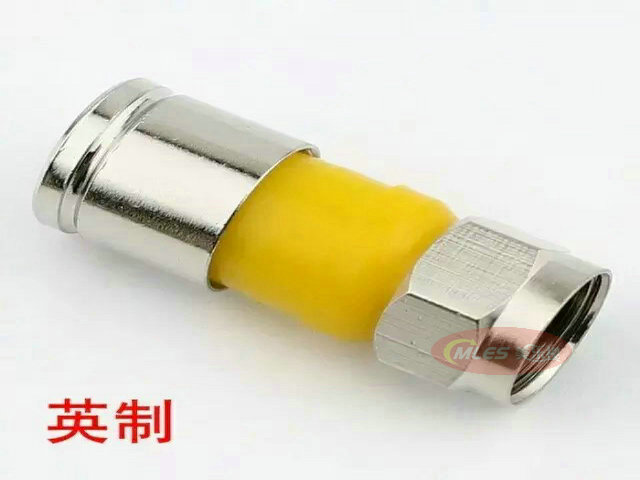

        3、擠壓式F頭

        4,總結:第一種自緊型F頭,(推薦)這種是三種F頭中與同軸電纜連接后最為牢固的一種。而F頭與同軸電纜連接不牢,是導致斷路無信號傳輸,以及短路造成信號衰減很大的主要原因。
        第二種插入式的F頭,這種是最成本低廉,并被廣泛使用的一種F頭,但也是最不牢固的。最容易產生故障的F頭。
        第三種擠壓式F頭需要用專業工具擠壓,也是一種連接牢固的F頭,但是缺點是成本比較高,安裝不很方便隨意。
        二,各類型F頭安裝方法介紹說明:
        1、自緊式F頭做法:

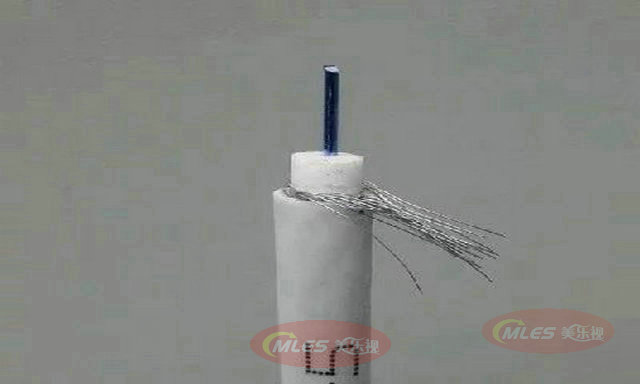

        把有線電視同軸電纜剝皮加工成這樣。

        中間的銅芯長度千萬不要超過1厘米,要不然太長造成高頻頭短路、設備線路短路,造成信號衰減過大。

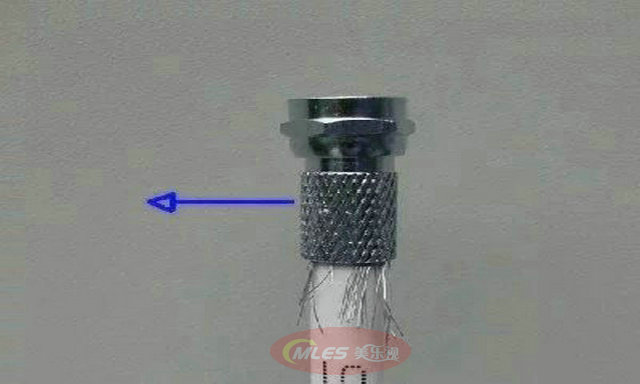

        套上F頭.順時針方法用力擰緊。

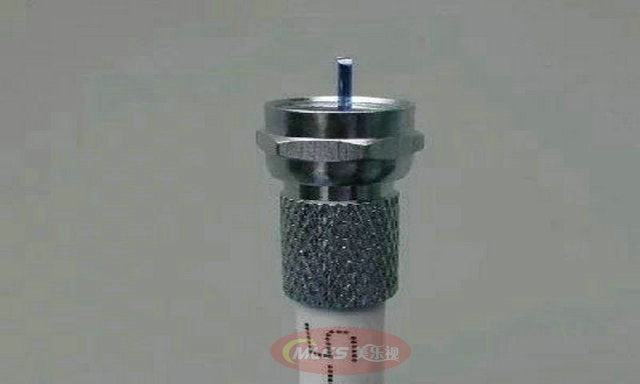

        擰到露出中間的銅芯為止,如下圖這樣就是安裝好了。

        2、插入式F頭做法:

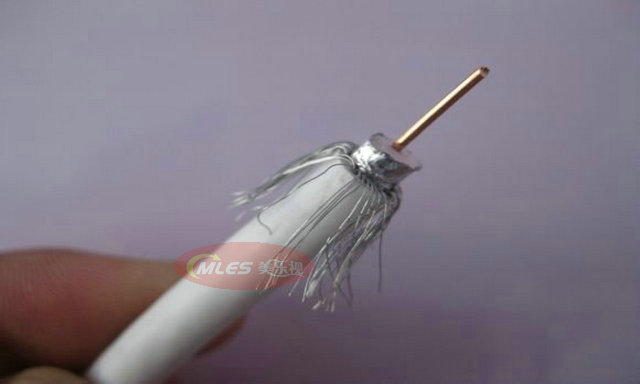

        先把有線電視同軸電纜剝皮加工成這樣,注意切除線材的物理發泡層時,要在高于切開外皮平面的1.5~2 mm處切下,這樣就不會因為氣候變化造成物理發泡和銅芯萎縮。

        套上F頭卡環,銅芯一般應留10mm左右,然后插入F頭,銅芯應高出F頭外口約5 mm

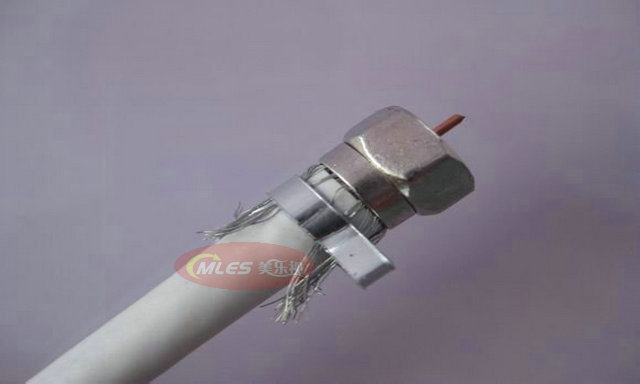

        最后用F頭卡環把外屏蔽網和電纜一起卡牢(F頭卡環距F頭帽頭應為2~3 mm左右),這時觀察F頭帽頭里面,F頭帽頭底面應和物理發泡層處在同一平面。

        3、擠壓式F頭的做法:
        用剝線器把有線電視同軸電纜加工成如下圖所示

        然后在插入擠壓式F頭

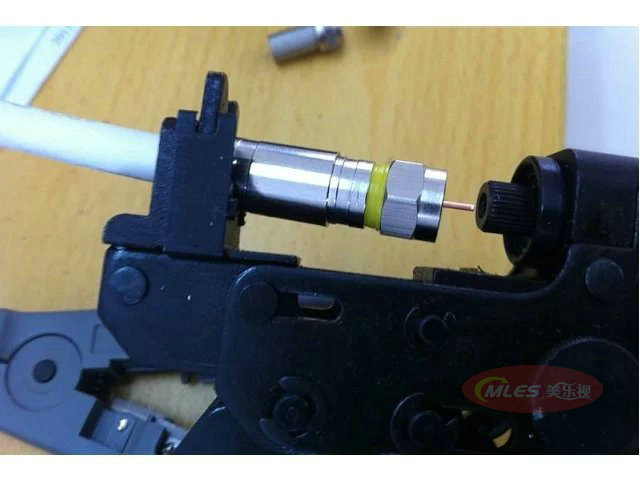

        用專用的擠壓鉗子用力擠壓牢固如下圖所示

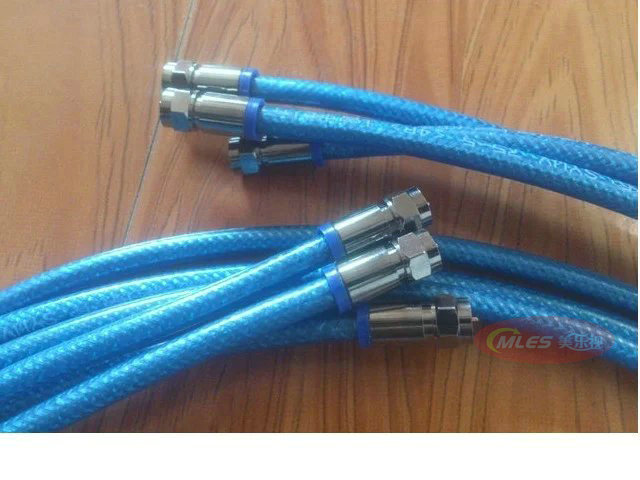

        最后就是漂亮的F頭

        4,總結:以下注意事項。

        注意:中間的銅芯不要和旁邊的編織絲網接觸到,會造成信號傳輸短路.切記?。?!
