〈一〉產品特點：
〈1〉、采用中頻調制，性能指標高。
〈2〉、采用聲表面濾波器處理。
〈3〉、伴音和射頻本振均采用PLL技術，頻率穩定度和準確度高。
〈4〉、整機電路采用片狀工藝，關鍵部位采用MMIC電路。
〈5〉、數碼顯示頻道。
〈6〉、輸出采用螺旋濾波器。
〈7〉、整機具有高可靠性和高溫度穩定性等特點。
〈8〉、輸出電平調節和A/V調節皆設計于前面板。
<9> 、采用標準機箱。
<10> 、較高性價比。
<11> 、可以根據客戶要求定制不同的制式和頻道。
<12> 、數碼管顯示頻道。
〈二〉主要性能參數：（見下表）
射 頻 | 輸出頻道 | 45-870MHz任選一頻道 |
頻率準確度 | ±5KHz | |
輸出電平 | 113dBmV | |
帶外抑制 | 360dB | |
邊帶抑制 | 360dB | |
輸出阻抗 | 75W | |
伴音-圖像載波比 | -10dB ~ -20dB | |
視 頻 | 輸入電平 | 0.6 ~ 1.5Vp-p |
視頻輸入阻抗 | 75W | |
視頻輸入反射 | 30dB min | |
K 系數 | 4% max（ 2T pulse） | |
信噪比 | 50dB(不加權) | |
時延 | 40nsec | |
帶內平坦度 | ±1dB（ 25Hz ~ 5.8MHz） | |
微分增益 | ±4%（調制度為 87.5） | |
微分相位 | ±4° | |
音 頻 | 輸入電平 | -10 ~ 10 dBm |
輸入阻抗 | 10KW min | |
帶內平坦度 | ±1dB max（40Hz ~ 15KHz） | |
失真度 | 0.5% | |
信噪比 | -60dB | |
圖像、伴音間距 | 根據制式定 | |
電源 | 輸入交流電壓 | 220V± |
1、致CATV系統安裝者
本短文乃提醒CATV系統安裝者注意于NEC文獻820-40中載有正確之接地準則。其中更明確指出電纜接地應與建筑物接地連接，并盡可能靠近電纜入口。
2、開封處理
每一機器皆已組裝完成，接線并測試完畢，并以適當包裝后，交付運送。開封時請注意所有配件是否已由包裝材料中取出。
檢視機器前后部，是否清潔，配件并無遺失、損壞。
4、運輸中損壞
一開封后，發現機件受損請立即會同運送者提出聲明，并填妥完整之損壞報告，副本寄至公司，本公司將告知如何處
5、 采用整體裝設架方式設計，以供裝設于標準19￠機柜。

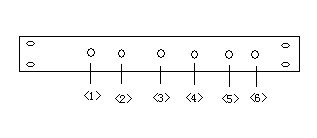

《1》、前面板說明：
<1>、電源指示。
<2>、射頻輸出電平監測口：與主信號比小20dB±2 dB（F型陰插座）。不使用時，無需接75Ω負載。
<3>、射頻電平調節：0~20dB。
<4>、A/V調節：出廠時，A/V置于-17dB
<5>、音量控制：順時針調節為增大。
<6>、視頻調制度調節：順時針調節為增大。

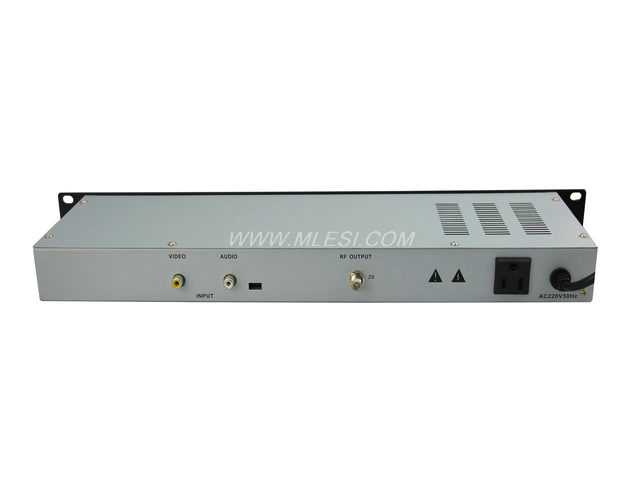

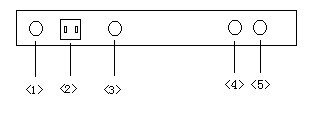

《2》、后面板說明：
------后面板
<1>、電源220V（AC）輸入。
<2>、電源插座：220V（AC）輸出。
<3>、射頻輸出：F型陰插座。
<4>、音頻輸入。RCA型陰插座。
<5>、視頻輸入。RCA型陰插座。
《3》、視頻調制
連接1Vp-p之視頻信號源后，調整前面板上之VIDEO 控制鈕以獲得最佳之調制度。
《4》、音頻調制
連接0.775V之聲音信號源后，調整前面板上之AUDIO 控制鈕以獲得最佳之頻偏。
《5》、利用適當之測試設備，觀測影像比。
6、多個調制器使用時，可把上方調制器的電源插頭插入下方調制器的“<2>”中，把最后一個調制器的電源插頭插入供電板中；單個調制器使用時，可將電源插頭直接插入供
電板中。
7、把后面板上的射頻輸出“<3>”接入CATV前端設備的混合器中。
8、調制器要有良好的接地。
推薦說明:此款專業級單路鄰頻調制器采用中頻調制，螺旋濾波輸出，性能指標高，適用于酒店賓館，工廠宿舍，醫院病房，企業單位，中大型有線模擬電視前端工程安裝傳輸首選產品。
