8180M 廣播級豪華型全頻道捷變鄰頻調制器

一、產品特點：

  1、輸出帶有自動跟蹤濾波器，帶外噪聲小，有利于數拾臺同時用，防止系統組合載噪比變差。

  2、采用中頻調制、兩次變頻方式和聲表面濾波器處理，帶外干擾小。

  3、伴音中頻、圖像高中頻和射頻本振均采用MCU鎖相技術，頻率穩定度和準確度都高。

  4、輸出推動采用模塊化和整機各功能電路均采用片狀工藝，整機可靠性高。

  5、LCD顯示頻道，可用上、下鍵設定喜歡頻道。

  6、操作便利，所有之電平調整控制皆設計于前面板的上、下鍵控制，同時，輸出電平、A/V、音量大小、視      頻調制度均有32階可調。

  7、具有中頻輸入和輸出口。

    8、電源部分采用高可靠性高動態范圍的開關電源。

 9、可以根據客戶要求定制不同的制式。

 10.MLS-8180M調制器功能完備，性能高，可靠性好是建設MATV、SMATV或CATV系統的優選器材。

二、主要技術參數

 A．射頻性能：

   1、輸出頻率范圍             47MHz~870 MHz

   2、頻率準確度               ±5kHz

   3、輸出電平                 115dBmV

   4、帶外抑制                 - 60dBc max

   5、輸出阻抗                 75W

   6、輸出反射                 12dB min任意頻道

   7、伴音-圖像載波比          -10dB ~ -20dB

 B．視頻性能：

   1、輸入電平                 0.6 ~ 1.5Vp-p

   2、視頻輸入阻抗             75W

   3、視頻輸入反射             30dB min

   4、K 系數                   4% max（ 2T pulse）

   5、信噪比（加權）           60dB

   6、時延                     40nsec

   7、帶內平坦度               ±1dB

   8、微分增益                 ±4% （調制度為 87.5%）

   9、微分相位                 ±4°（調制度為 87.5%）

 C．音頻：

   1、輸入電平                 -10 ~ 10 dBm

   2、輸入阻抗                 10KW min

   3、帶內平坦度               ±1dB max（40Hz ~ 15kHz）

   4、失真度                   1%

   5、信噪比                   -60dB

   6、圖像、伴音間距           根據制式定

 D．電源：

   1、輸入交流電壓             100~260V

   2、功耗                     15Wmax

 E．物理參數：

   1、尺寸                     484mm長′212mm寬′44mm高

   2、重量                     最大8kg

 F．使用環境：

   1、存儲溫度                    -20⁰C---- +70⁰C

   2、使用溫度                    0⁰C---- +45⁰C

 三、安裝及操作說明：

    1、致CATV系統安裝者

    本短文乃提醒CATV系統安裝者注意于NEC文獻820-40中載有正確之接地準則。其中更明確指出電纜接地應與建筑物接地連接，并盡可能靠近電纜人口。

    2、開箱處理

 每一機器皆已組裝、接線并測試完畢，且以適當包裝后，交付運送。開封時請注意所有配件已由包裝箱中取出。

    3、機器視檢

 檢視機器前后部是否清潔，配件有無遺失、損壞等。

    4、運輸中損壞

    萬一開封后，發現機件受損請立即會同運送者提出聲明，并填  妥完整之損壞報告，副本寄或傳至公司或代理商，你將會被告知如何處理。

    5、采用整體裝設架方式設計，以供裝設于標準19￠機柜。

調制器連接方式：本調制器之所有接頭均裝設于后面板。

    6、本調制器裝設完畢后，須等待熱機10分鐘以上再進行以下調整：

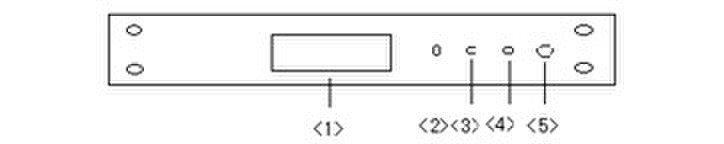

 《1》、前面板說明：

  （1）、LCD顯示：顯示內容為：輸出頻道和頻率、輸出電平、A/V、音量大小、視頻調制度的狀態；通過功能鍵可選擇其顯示的內容。

  （2）、功能鍵：。選擇輸出頻道和頻率、輸出電平、A/V、音量大小、視頻調制度的狀態

  （3）、上鍵：每按一次可使被選擇輸出頻道和頻率、輸出電平、A/V、音量大小或視頻調制度的狀態變大，直到最大。

  （4）、下鍵：每按一次可使被選擇輸出頻道和頻率、輸出電平、A/V、音量大小或視頻調制度的狀態變小，直到最小。

  （5）、射頻輸出電平監測口；與主信號比小20dB ±2dB(F型陰插座)。不使用時，無需接75W負載。

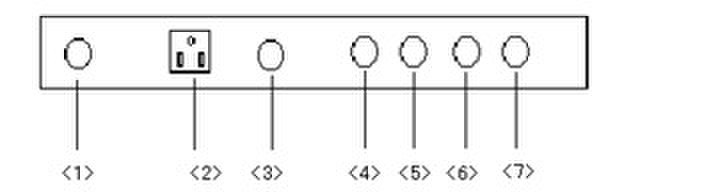

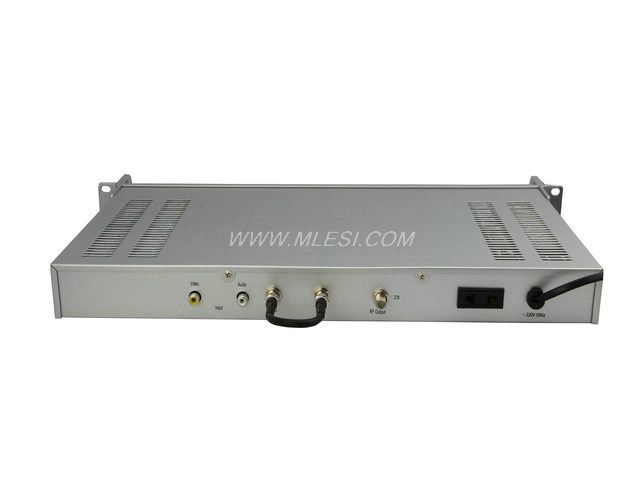

  <2>后面板說明：

  （1）、交流電源輸入：AC 100V~260V。

  （2）、電源插座：交流電源輸出，有效值與交流輸入值相等。

  （3）、射頻輸出：F型陰插座。

  （4）、中頻輸入：F型陰插座。

  （5）、中頻輸出：F型陰插座。

  （6）、音頻輸入：RCA型陰插座。

  （7）、視頻輸入：RCA型陰插座。

 《3》、視頻調制

    連接1Vp-p之視頻信號源后，調整前面板上之VIDEO LEVEL控制鈕以獲得最大調制度，而前面板的過調指示燈不被點亮。

  《4》、音頻調制

    連接聲音信號源后，調整前面板上之AUDIO LEVEL控制鈕以獲得最大的頻偏，而前面板的過調指示燈不被點亮。監視數分鐘以確定最大音量時不致產生過調制。

  《5》、用中頻短接線（用本機已配的）把中頻輸入口和中頻輸出口對接才能使用；否則，射頻輸出電平就只有70dB左右，此時將不能正常使用。中頻輸出口也可外接其他設備后，再送入中頻輸入口；此時，外接設備的增益應為0dB±1dB。

  《6》、利用適當之測試設備，觀測A/V，將其設置在所需值上。

   7、多個調制器使用時，可把上方調制器的電源插頭插入下方調制器的“<3>”中，把最后一個調制器的電源插頭插入供電板中；單個調制器使用時，可將電源插頭直接插入供電板中。

   8、把后面板上的射頻輸出“<4>”接入CATV前端設備的混合器中。調節前面板<1>，使輸出之電平達到系統設計要求。

推薦說明：此款廣播級豪華型捷變全頻道鄰頻調制器適用于五星級酒店賓館，鄉鎮自辦電視臺，煤礦企業等中大型有線電視前端工程安裝首選產品，特別適用于學校教學電教工程。
