〈一〉產品特點：
〈1〉、采用中頻調制，性能指標高。
〈2〉、采用三塊聲表面濾波器處理。
《3〉、伴音和射頻本振均采用PLL技術，頻率穩定度和準確度高。
〈4〉、整機電路采用片狀工藝，關鍵部位采用MMIC電路。
〈5〉、數碼顯示頻道。
〈6〉、輸出采用螺旋濾波器。
〈7〉、具有圖像中頻和伴音中頻的輸入、輸出口，供加擾用。
〈8〉、整機具有高可靠性和高溫度穩定性等特點。
<9> 、輸出電平調節和A/V調節皆設計于前面板。
<10>、采用豪華型標準機箱。
<11>、可以根據客戶要求定制不同的制式和頻道。
〈二〉主要性能參數：（見下表）
射 頻 | 輸出頻道 | 45-870MHz頻率之間任選一頻道 |
頻率準確度 | ±5KHz | |
輸出電平 | 115dBmV | |
帶外抑制 | 360dB | |
邊帶抑制 | 365dB | |
輸出阻抗 | 75W | |
伴音-圖像載波比 | -10dB ~ -20dB | |
視 頻 | 輸入電平 | 0.6 ~ 1.5Vp-p |
視頻輸入阻抗 | 75W | |
視頻輸入反射 | 30dB min | |
K 系數 | 4% max（ 2T pulse） | |
信噪比 | 50dB | |
時延 | 40nsec | |
帶內平坦度 | ±1dB（ 25Hz ~ 5.8MHz） | |
微分增益 | ±4%（調制度為 87.5） | |
微分相位 | ±4° | |
音 頻 | 輸入電平 | -10 ~ 10 dBm |
輸入阻抗 | 10KW min | |
帶內平坦度 | ±1dB max（40Hz ~ 15KHz） | |
失真度 | 0.5% | |
信噪比 | -60dB | |
圖像、伴音間距 | 根據制式定 | |
電源 | 輸入交流電壓 | 110-245V AC |
〈三〉安裝及操作說明：
1、致系統安裝者
本短文乃提醒系統安裝者注意于NEC文獻820-40中載有正確之接地準則。其中更明確指出電纜接地應與建筑物接地連接，并盡可能靠近電纜入口。
2、開封處理
每一機器皆已組裝完成，接線并測試完畢，并以適當包裝后，交付運送。開封時請注意所有配件是否已由包裝材料中取出。
3、機構檢視
檢視機器前后部，是否清潔，配件并無遺失、損壞。
4、運輸中損壞
萬一開封后，發現機件受損請立即會同運送者提出聲明，并填妥完整之損壞報告，副本寄至公司，本公司將告知如何處理。
5、 采用整體裝設架方式設計，以供裝設于標準19￠機柜。

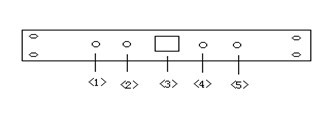

《1》、前面板說明：
------前面板
<1>、射頻電平調節：0~20dB。
<2>、A/V調節：出廠時，A/V置于-17dB。
<3>、頻道窗口。
<4>、音量控制：順時針調節為增大。
<5>、視頻調制度調節：順時針調節為增大。

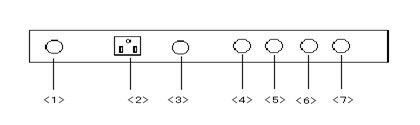

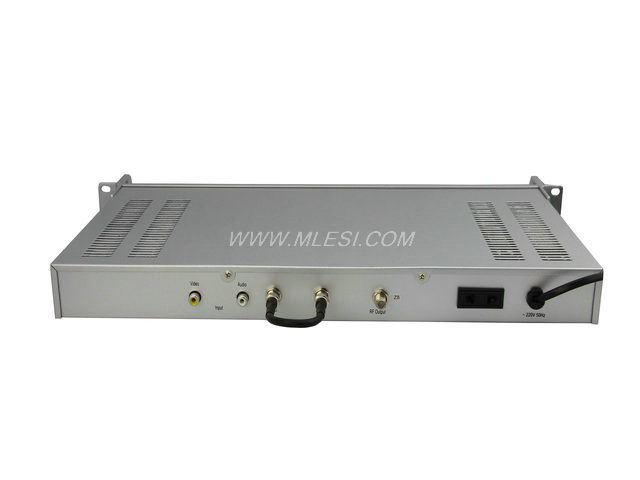

《2》、后面板說明：
---后面板
<1>、電源220V（AC）輸入。
<2>、電源插座：220V（AC）輸出。
<3>、射頻輸出：F型陰插座。
<4>、中頻輸入。
<5>、中頻輸出。
<6>、音頻輸入。
<7>、視頻輸入。
《3》、視頻調制
連接1Vp-p之視頻信號源后，調整前面板上之VIDEO 控制鈕以獲得最佳之調制度。
《4》、音頻調制
連接0.775V之聲音信號源后，調整前面板上之AUDIO 控制鈕以獲得最佳之頻偏。
《5》、利用適當之測試設備，觀測影像比。
《6》、用中頻短接線（用本機已配的）把中頻輸入口和中頻輸出口對接才能使用；否則，射頻輸出電平就只有70dB左右，此時將不能正常使用。中頻輸出口也可外接其他設備后，再送入中頻輸入口；此時，外接設備的增益應為0dB±1dB。
6、多個調制器使用時，可把上方調制器的電源插頭插入下方調制器的“<2>”中，把最后一個調制器的電源插頭插入供電板中；單個調制器使用時，可將電源插頭直接插入供
電板中。
7、把后面板上的射頻輸出“<3>”接入CATV前端設備的混合器中。
8、調制器要有良好的接地。
推薦說明：此款廣播級豪華型立體聲固定頻道鄰頻調制器適用于五星級酒店賓館，鄉鎮自辦電視臺，煤礦企業等中大型有線電視前端工程安裝傳輸首選產品。
